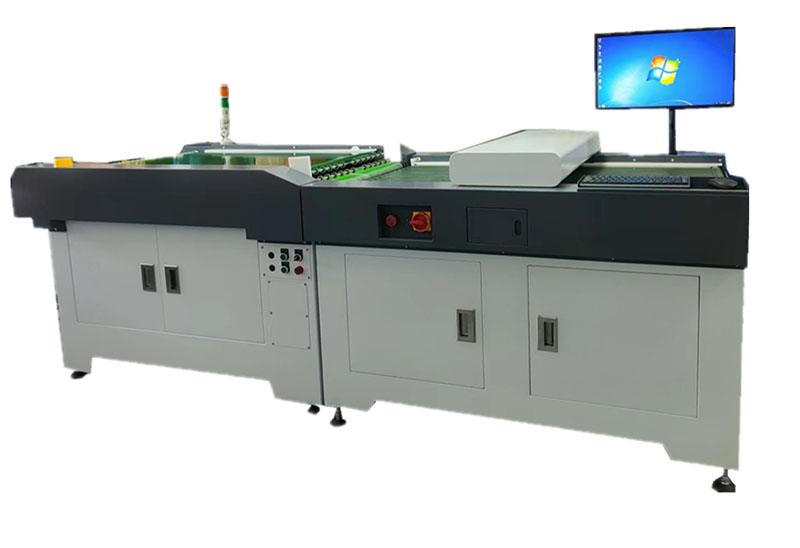

产品介绍
原理： 光透过PCB被测板子上的孔投射于扫描头，扫描头将接收到的透光量、孔形轮廓图形、孔数量信号传送到转换卡、图像处理卡，程序将收到的信号进行计算后与标准孔径、孔形轮廓、孔数量等信息进行对比，超出设定值的孔则判为NG，并于画面上进行标示，并发送OK/NG信号给收板机进行分类。 PCB 钻孔后、电镀后、成品出货前检验孔品质问题，并根据检测结果自动作出 OK/NG 判断的设备，可以选配分类钻孔或成品收板机进行 OK/NG 分类。
产品特点
采用高精度的进口光学扫描组件，灵敏度高，稳定性好；
搭配6线式自动分类收板机，可选择1/2/3/6四种线数模式进行检测，检测成品板的效率成倍提升。
采用LED光源，光衰小，寿命长，节省后期耗材更换成本。
读取Excellon、Hitachi格式钻带，自动识别孔型：圆孔、短槽孔、异型孔；
采用在线检测方式，易与工艺流程中的其它设备搭配使用，通用性强；
根据设计标准可自动判别 OK/NG，搭配自动收板平台，可进行自动分类收板，提高检测效率；
可搭配离线检修系统，进行NG板离线检修；
强大的毛刺、异形孔轮廓检查功能；
三档检测速度可调，适应不同产品需求；
设备操作简单，易维护；
参数规格
| 型号 | YX-2600 |
| 设备功能 | 检测孔大、孔小、多孔、少孔、孔内毛刺、槽长、槽宽、槽角度、异形孔轮廓、板外形轮廓等异常 |
| 设备尺寸 | 不含收板机：L1450mm x W1043mm x 1000mm 含分类成品收板机 : L3360mm x W1043mm x 1000mm (以上不含三色灯及显示器) |
| 设备重量 | 约 650KG |
| 使用电源 | 单相 AC220V+PE/50Hz/1.5KW |
| 检测范围 | MIN:120mm*80mm MAX:L650mm*W650mm |
| 可测量板厚 | 0.3-10mm |
| 检测孔数 | 无限制 |
| 最高孔径检测精度 | ±15um（一倍速） |
| 重复精度 | ±15um（一倍速） |
| 检测速度 | 通过伺服电机控制速度，一档5M/min， 二档10M/min ，三档15M/min（注：速度可根据客户需要调整。） |
| 报表输出 | Txt/Excel 格式导出 |
| 操作系统 | windows7 64位 中文专业版 |
| 电脑配置 | 工控级主板，i7 cpu，16G内存，1TB硬盘，22吋显示器 |
| 操作环境 | 温度：15 ℃～40 ℃；湿度：40%-70%； 环境要求：干燥，不含酸性/碱性液体（防止设备被腐蚀），设备需良好接地、周围无强磁设备； 注：严禁将设备存放在酸碱气体环境中，否则造成损坏不保修。 |
